Nella sala riunioni di una sede direzionale, luci, tende e oscurante si comandano dallo stesso pannello touch da cui si avvia la videoconferenza. Impianto KNX con dispositivi EKINEX e illuminazione DALI.
Una sala riunioni di rappresentanza ha due impianti che non si parlano. Da una parte l’automazione dell’edificio, che governa luci, tende e clima. Dall’altra il sistema di videoconferenza, che ha il suo schermo, il suo telecomando e la sua logica.
Nell’uso quotidiano la riunione si avvia dal touch della videoconferenza, mentre luci, tende e clima restano su comandi separati. Gli impianti funzionano, ma i controlli sono distribuiti su interfacce diverse e chi usa la sala deve passare dall’una all’altra.
L’impianto della sala è KNX con dispositivi EKINEX: comandi a parete, termostato e attuatori per i motori delle tende. Le luci però non stanno sul bus KNX: sono in DALI, dietro un gateway DALI-KNX.
La scelta del DALI per l’illuminazione è coerente con l’uso della sala: ogni corpo luce è indirizzabile singolarmente e la regolazione è continua, non a gradini. Il KNX gestisce il resto dell’edificio — tende, clima, scenari — e il gateway DALI-KNX collega i due bus. Lo stesso comando, dalla placca o dal touch della videoconferenza, agisce sulle luci.

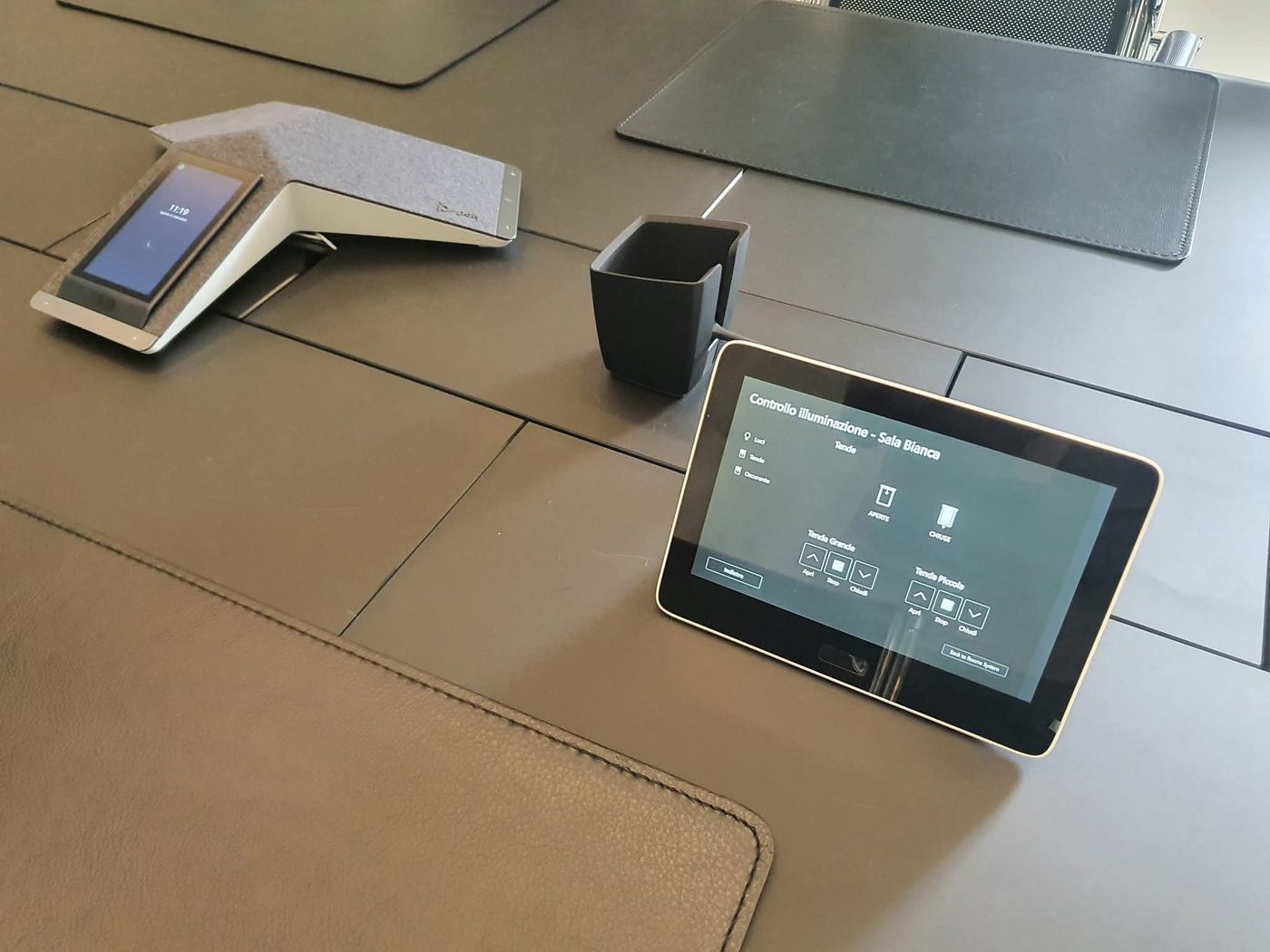

L’intervento principale è stato integrare questi comandi nell’interfaccia del touch controller Poly, lo stesso da cui la sala avvia le riunioni. È stata realizzata una pagina dedicata al controllo dell’illuminazione della sala, con tre voci: Luci, Tende, Oscurante. La tenda grande e le tende piccole dispongono di Apri, Stop e Chiudi, oltre ai preset APERTE e CHIUSE.
In alto resta il pulsante Back to Rooms System per tornare al sistema di videoconferenza.

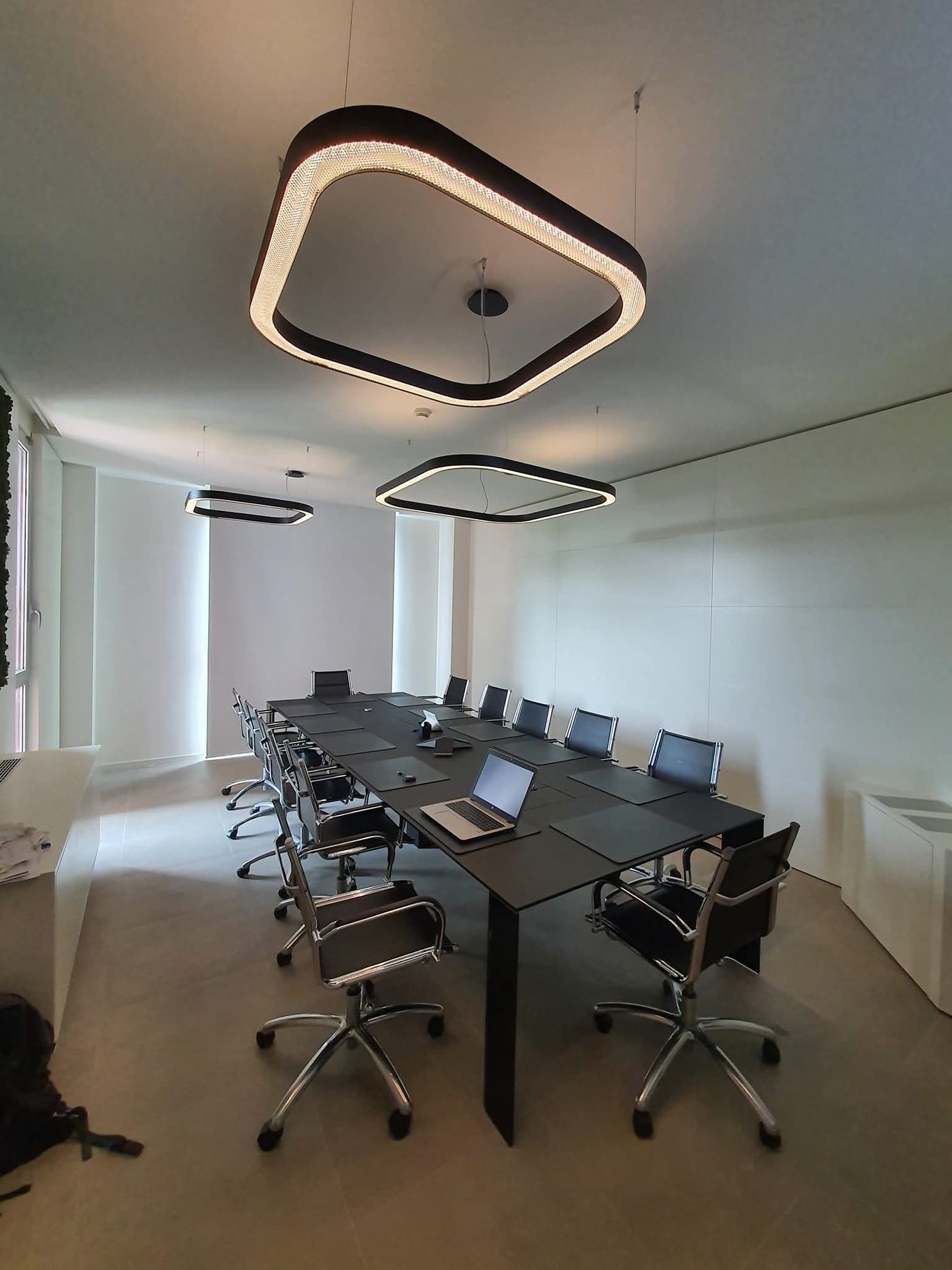

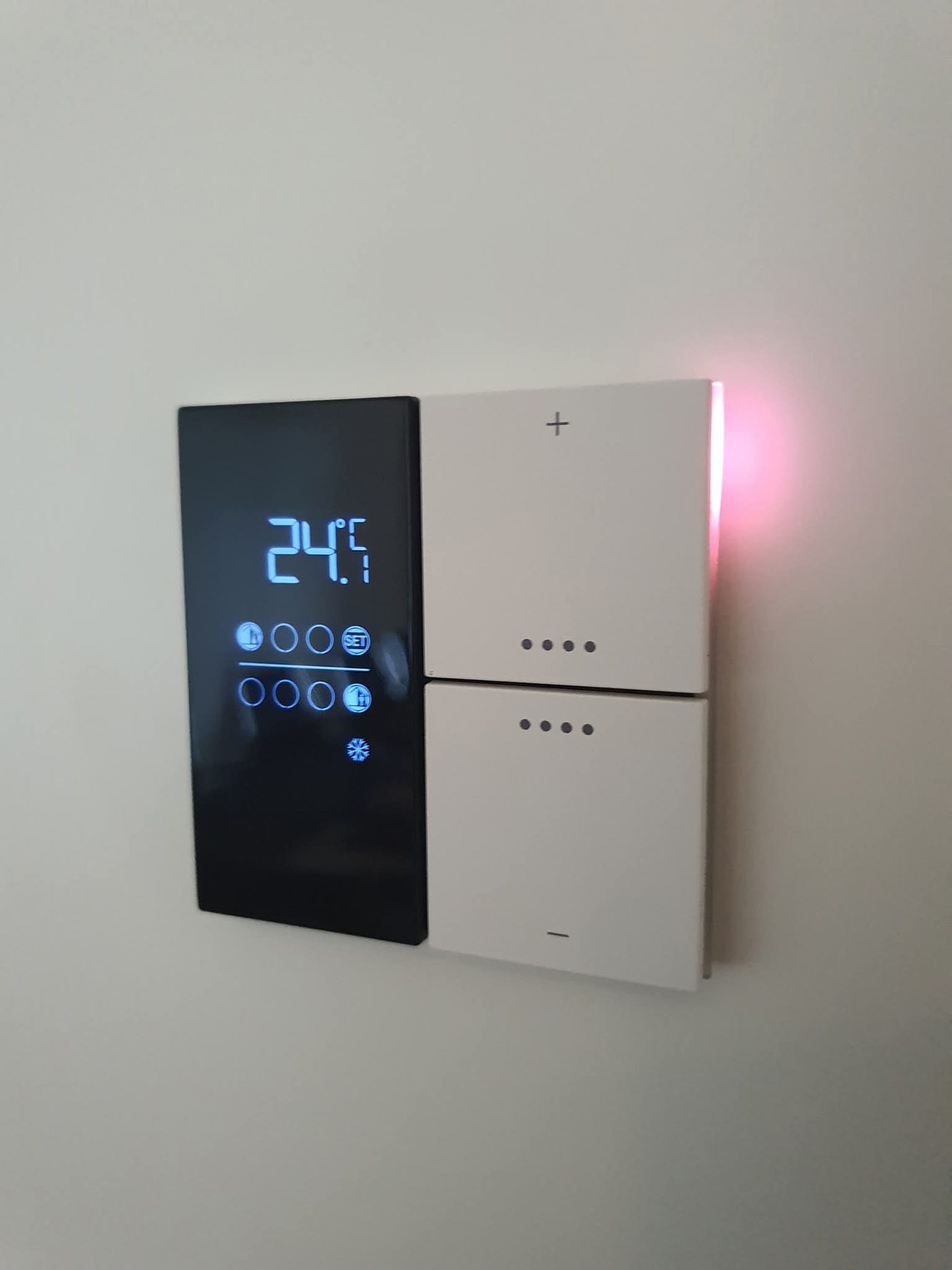

Le tre sospensioni ad anello sono regolabili in intensità e non solo acceso/spento: i livelli si impostano in funzione dell’uso della sala, proiezione o lettura. Il termostato EKINEX regola la temperatura e indica il modo attivo, riscaldamento o raffrescamento.

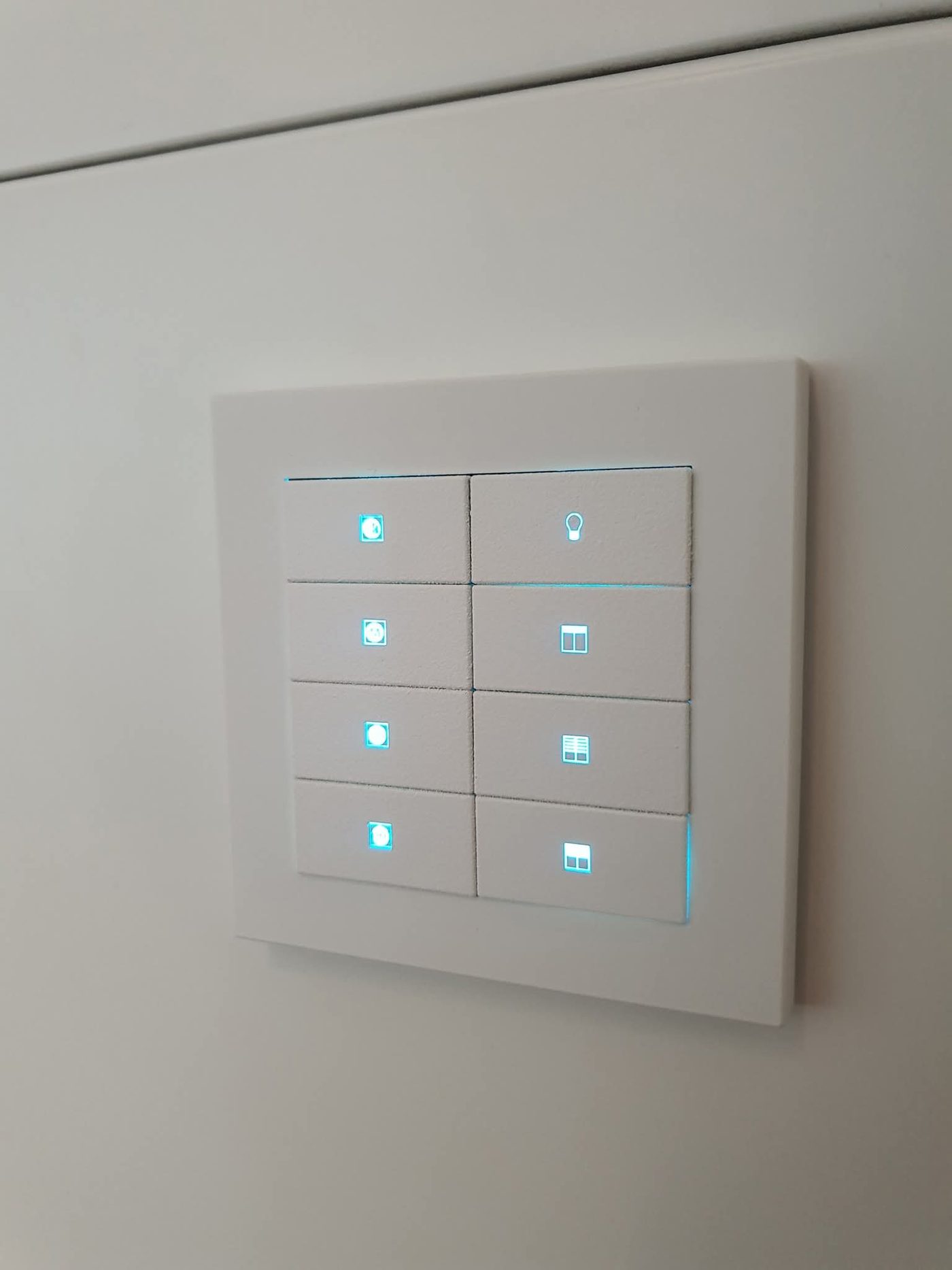

Il comando a muro è una pulsantiera EKINEX serie 20venti a otto tasti: otto tasti in una placca quadrata, ognuno con il suo LED RGB e il simbolo retroilluminato, tutti configurabili uno per uno. Resta a parete come comando alternativo: quando il touch della videoconferenza è occupato o spento, la sala si comanda comunque dalla placca.

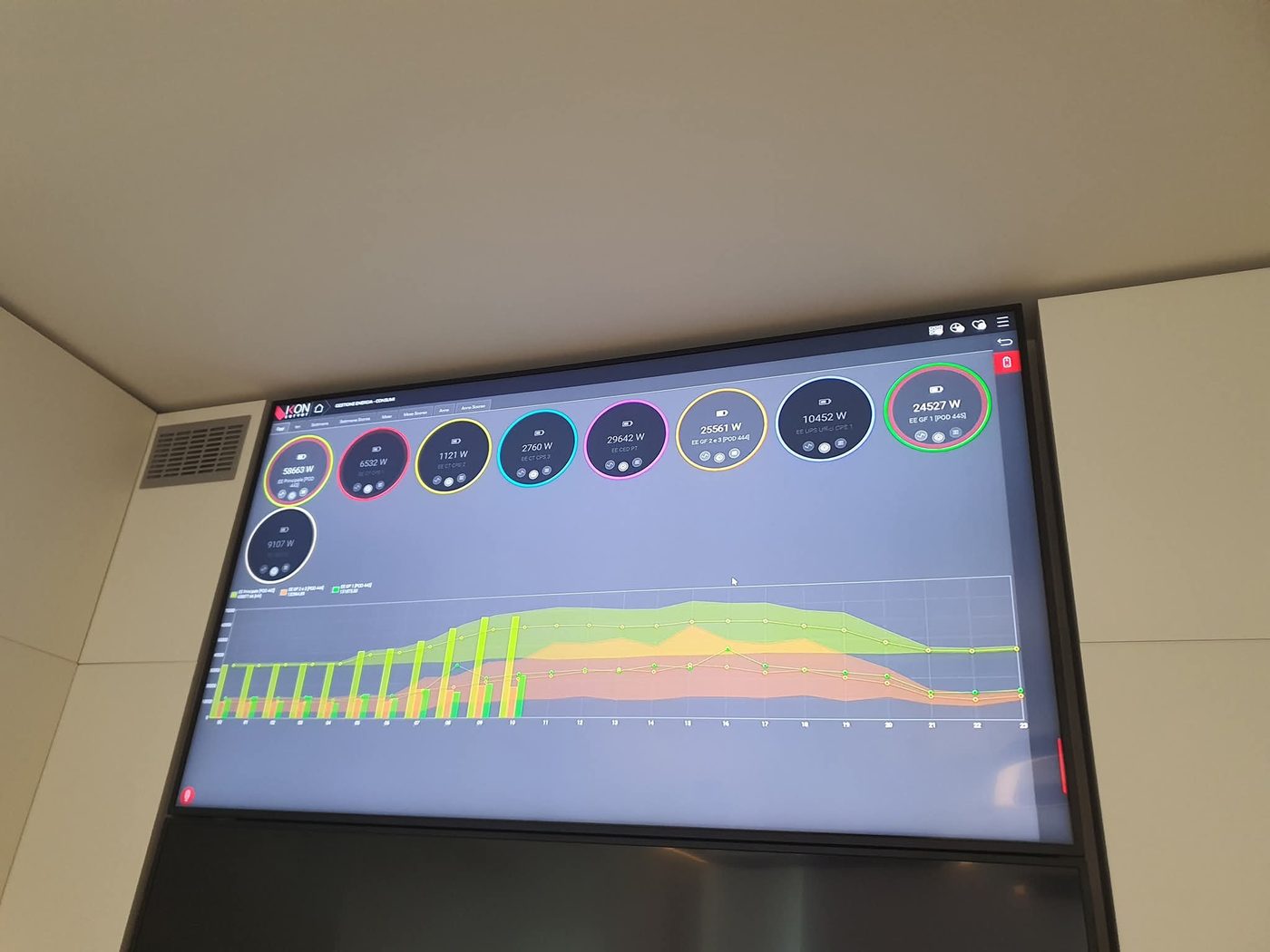

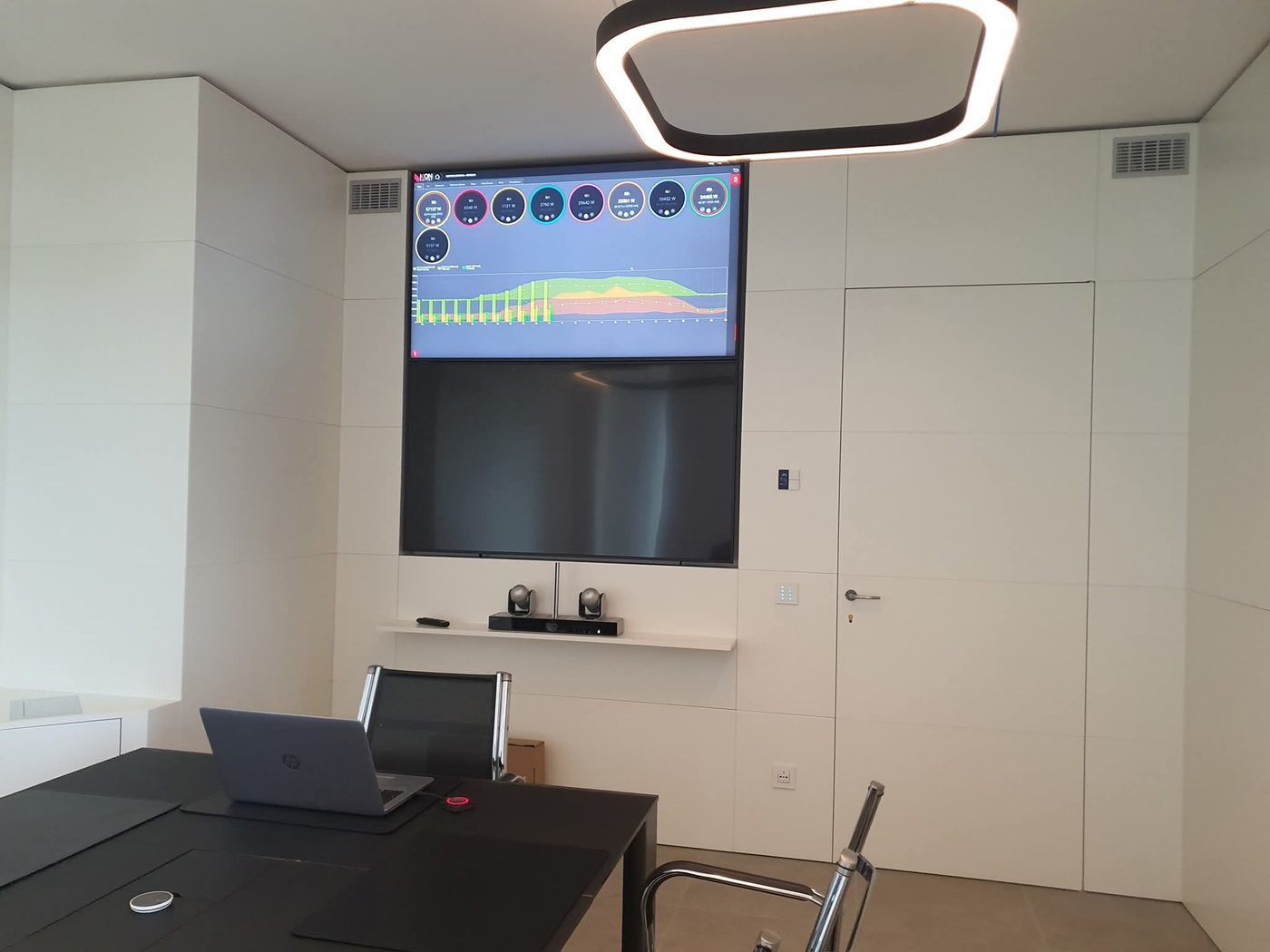

Dello stesso edificio seguiamo da anni la manutenzione degli impianti, e ne abbiamo realizzato la supervisione dei consumi e del fotovoltaico. Sul monitor a parete della sala è visibile la pagina di gestione energia dell’edificio, su IKON Server di Domotica Labs: la domotica della stanza e la supervisione dei consumi sono interventi distinti sullo stesso impianto.
