Illuminazione e motorizzazioni KNX integrate nella piattaforma di videoconferenza Cisco, con IKON Server
Sala riunioni di una sede direzionale: illuminazione e tende motorizzate su
bus KNX, supervisione su IKON Server, e i comandi disponibili sullo stesso pannello Cisco con cui
si avvia la riunione.
Dove
Sala riunioni al secondo piano di una sede direzionale
Quando
Estate 2020 · tre giornate di lavoro
Committente
Integratore dell’impianto tecnologico della sala
Impianto
18 dispositivi KNX · 233 indirizzi di gruppo

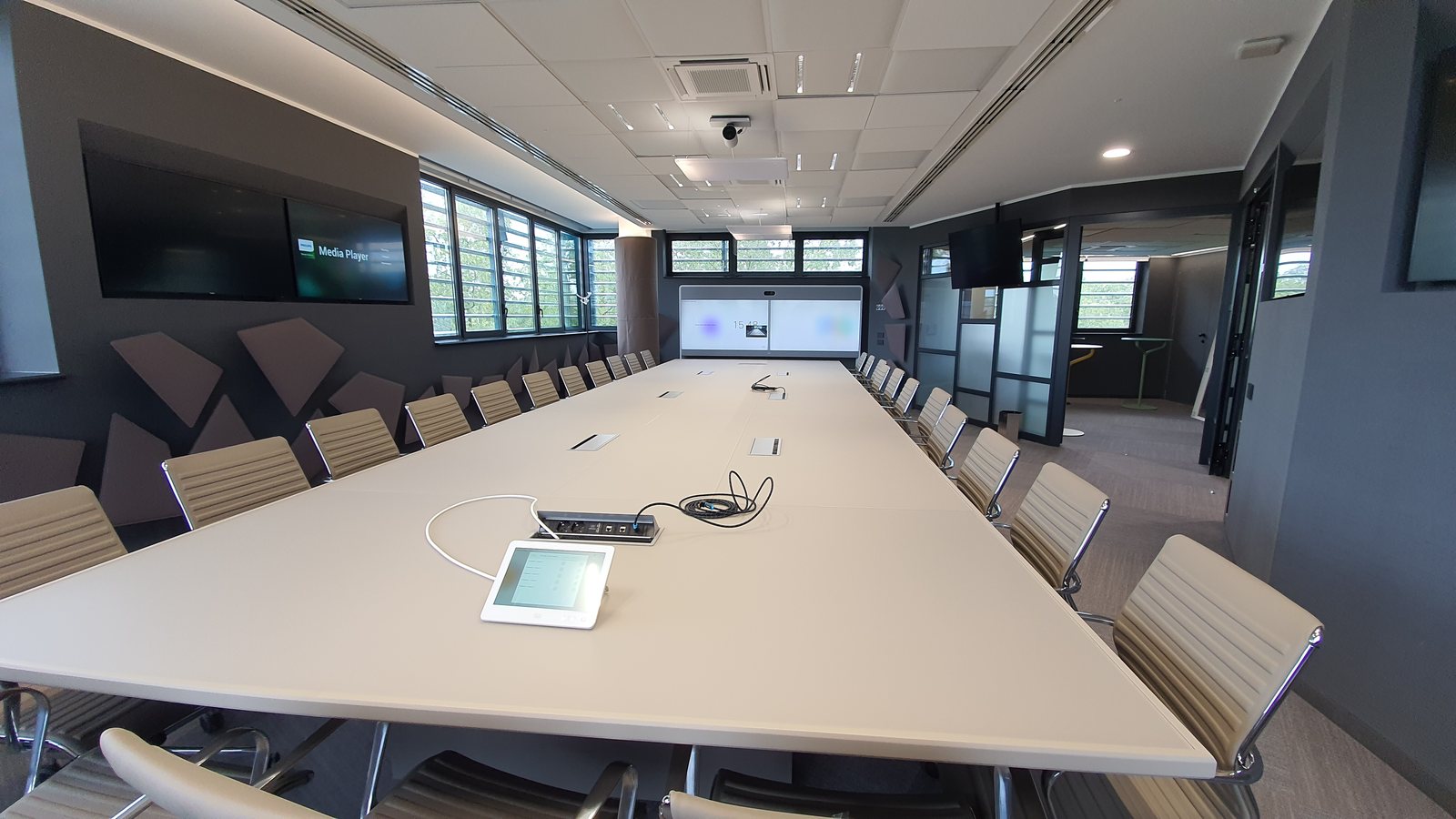

La sala a lavori conclusi: tende a fasce motorizzate, illuminazione a righe
indipendenti, schermo e pannello di sala.
Il contesto
L’incarico arriva dall’azienda che cura l’impianto tecnologico della sala, che ci
chiama per la parte domotica. Il cliente finale è una società di servizi, e la sala è una sala
riunioni di rappresentanza al secondo piano della sede direzionale.
La richiesta è semplice da dire e meno da fare: chi usa la sala deve poter regolare luci e
tende senza cambiare interfaccia, cioè dallo stesso pannello con cui avvia la
videoconferenza.
Cosa abbiamo fatto
L’impianto della sala è su bus KNX: illuminazione divisa in file
indipendenti con regolazione continua, e tende a fasce motorizzate con comando di salita,
discesa, posizione percentuale e passo.
Sopra il bus abbiamo messo un IKON Server di Domotica Labs, che fa due cose:
supervisiona l’impianto e pubblica le pagine di comando. Quelle pagine vengono
aperte dal pannello Cisco della sala: quattro icone in prima schermata e, dentro,
l’elenco delle file di luci, la strip LED, le luci esterne e i gruppi tende.
Chi entra in sala non sa di stare usando un bus KNX, e non deve saperlo.

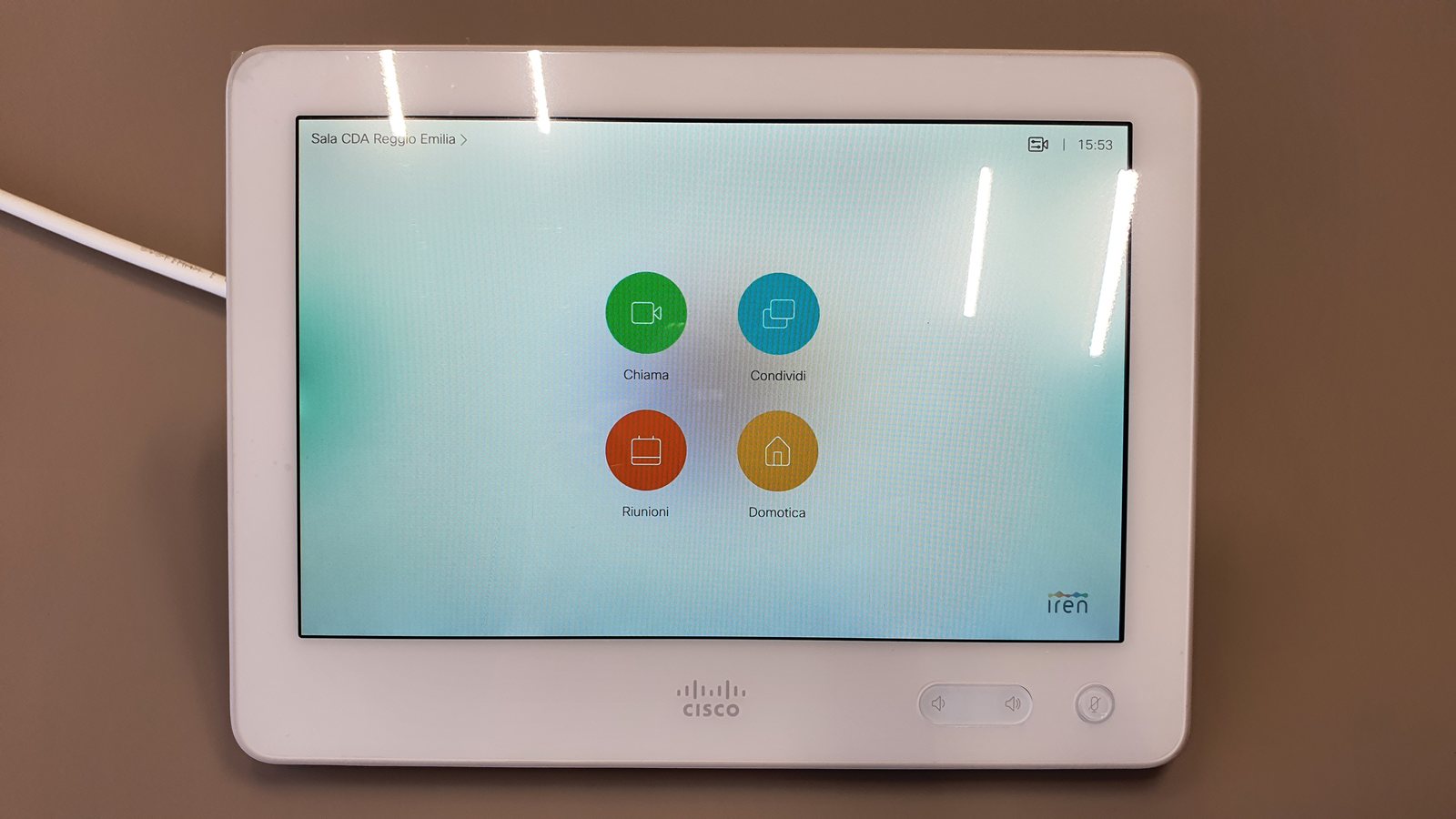

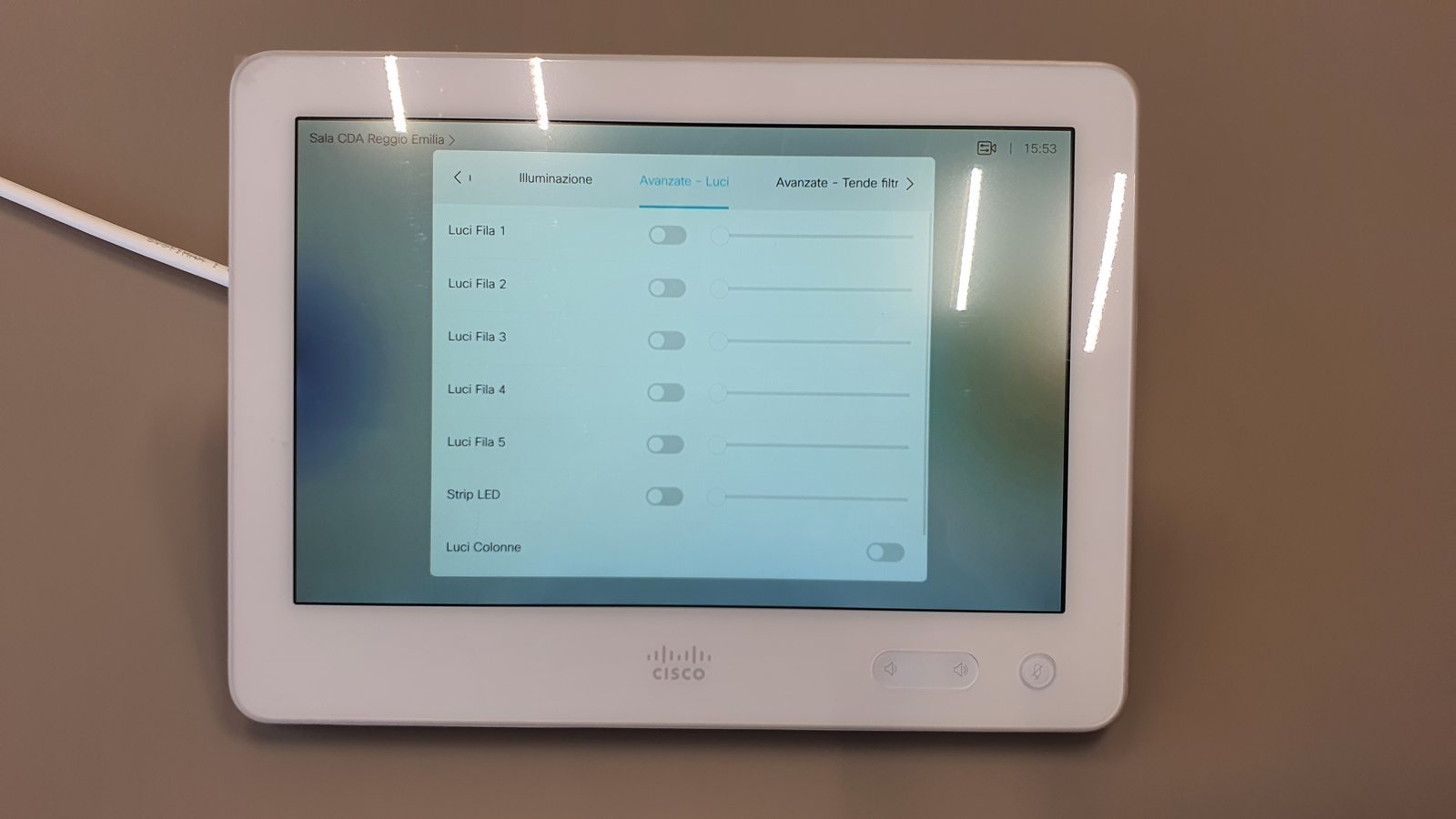

Il pannello di sala con la pagina della domotica: da qui si entra nei comandi.Il menu delle luci: ogni fila comandata da sé, la strip LED e le luci esterne,
con la scheda delle tende accanto.
I numeri dell’impianto
18dispositivi KNX
233indirizzi di gruppo
2linee bus
1sala, un quadro dedicato
Un impianto piccolo e chiuso: una sala, un quadro elettrico suo, due linee. La complessità
non sta nel numero di apparecchi ma nel farli comandare da un pannello che non è nato per
questo.
Tecnologie integrate
KNX — illuminazione a file indipendenti con regolazione continua, tende a fasce motorizzate
IKON Server di Domotica Labs — supervisione dell’impianto e pubblicazione delle pagine di comando
Pannello di sala Cisco — le pagine della domotica aperte dallo stesso schermo della videoconferenza
Gateway KNX-DALI — in quadro, per gli apparecchi di illuminazione
Costruttori presenti
Eelectron — tutti i dispositivi KNX dell’impianto: attuatori, dimmer, comandi
Domotica Labs — IKON Server, il supervisore
Cisco — il pannello di sala su cui girano le pagine di comando
Qui il bus è di un solo costruttore, e va detto: l’integrazione non sta nel
mescolare marche sul bus, ma nel far parlare tre sistemi nati separati — l’impianto, il
supervisore e il sistema di videoconferenza.

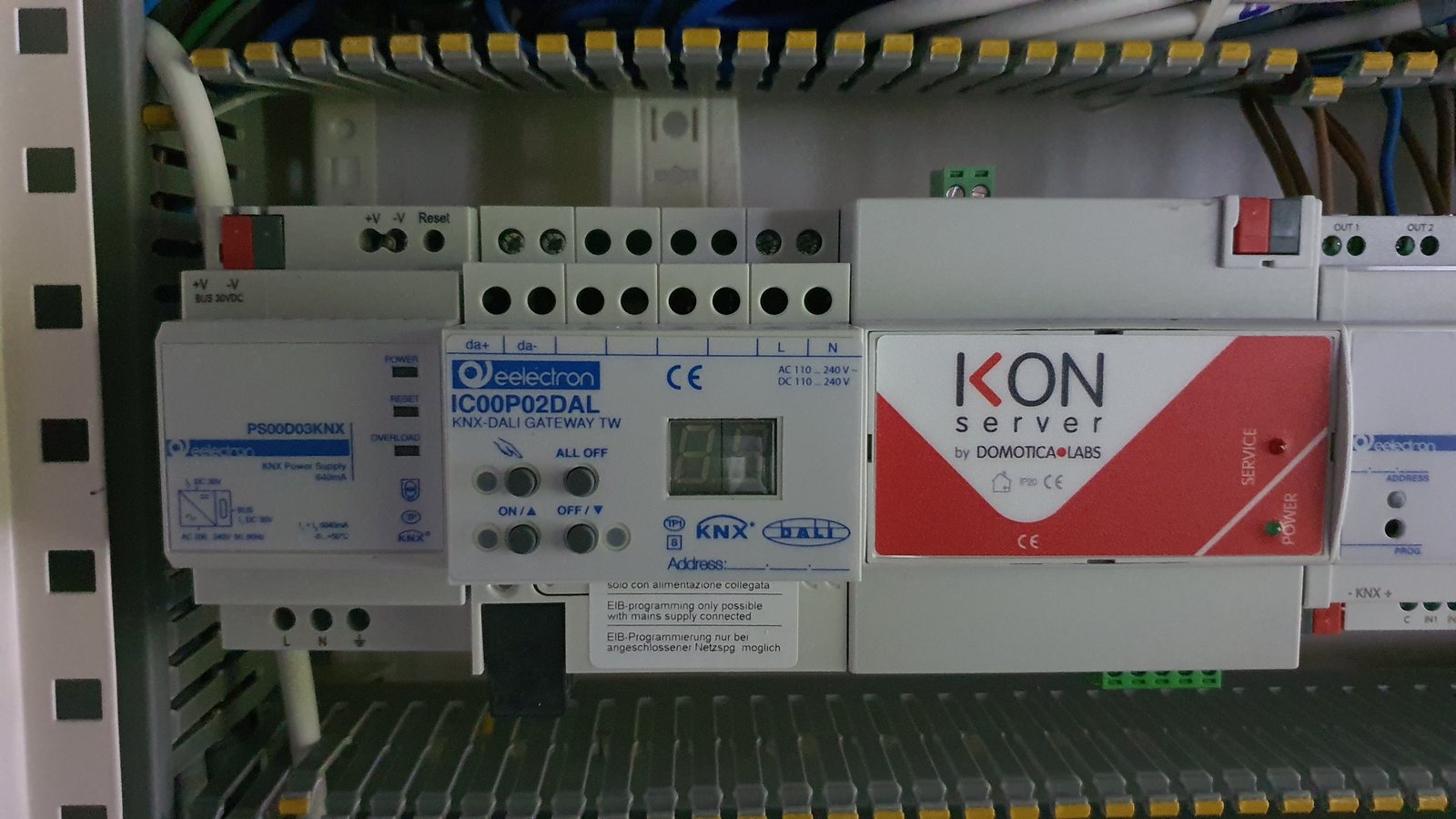

In quadro: il supervisore IKON Server e il gateway KNX-DALI, su barra DIN accanto

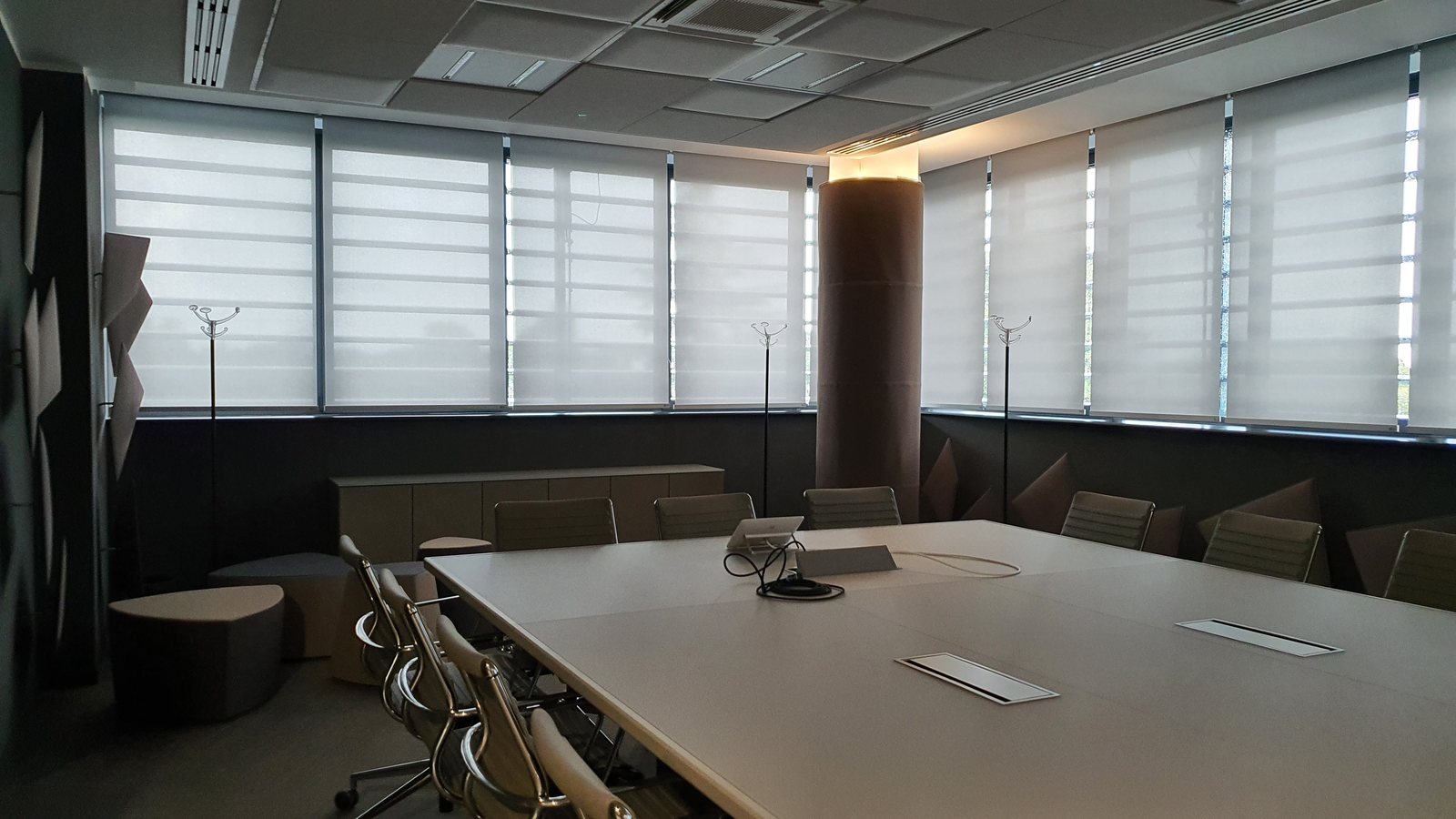

agli attuatori.Le tende a fasce: posizione regolabile, non solo aperto o chiuso.

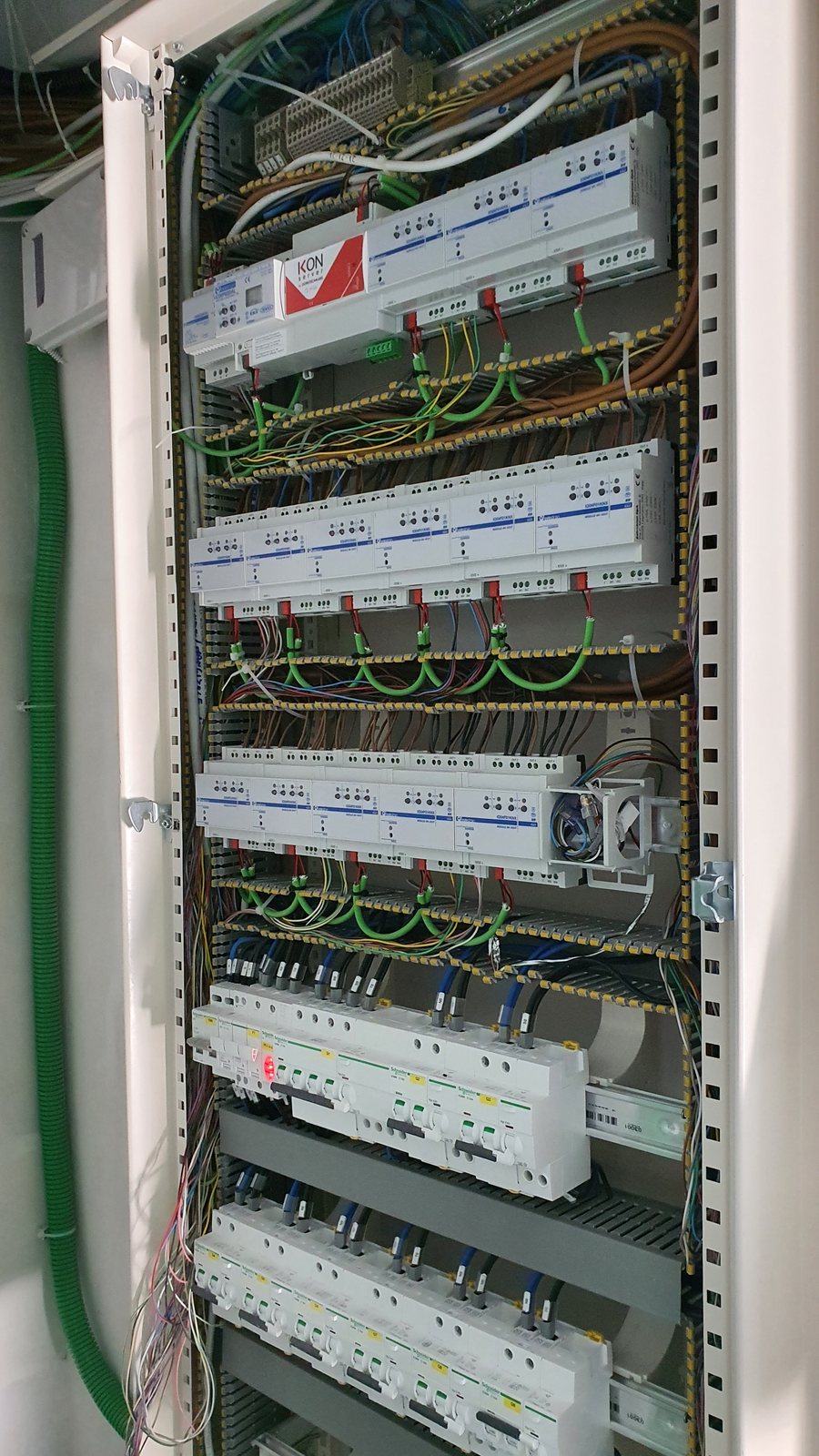

Il quadro dedicato alla sala, durante il cablaggio.
Esito
Luci e tende comandate dal pannello con cui si avvia la riunione, senza interfacce aggiuntive
Illuminazione regolata per file, con la strip LED e le luci esterne separate
Impianto su standard KNX, supervisionato e documentato: progetto e backup conservati
Cablaggio, programmazione e messa in servizio in tre giornate di lavoro
