Rilievo degli impianti esistenti, messa in servizio e programmazione di 37 controller LITECOM su tre edifici e uno showroom. Due anni di interventi a giornate, con gli uffici sempre in funzione.

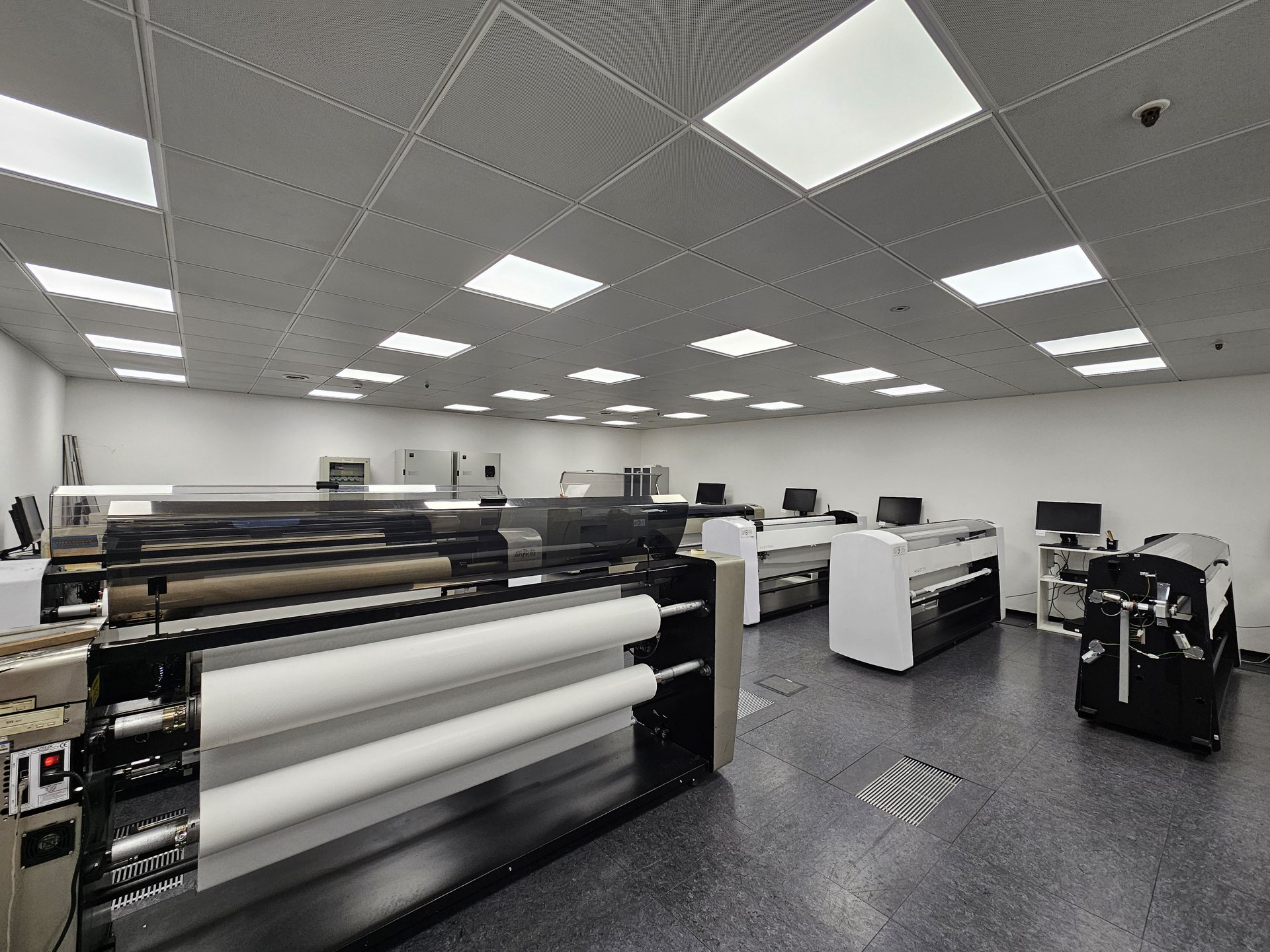

Una sede direzionale di oltre 30.000 m²: tre edifici su tre piani ciascuno, più uno showroom. Dentro ci sono uffici, aree operative, spazi comuni, autorimesse e locali tecnici, e ognuno di questi ambienti ha bisogno di una luce diversa.

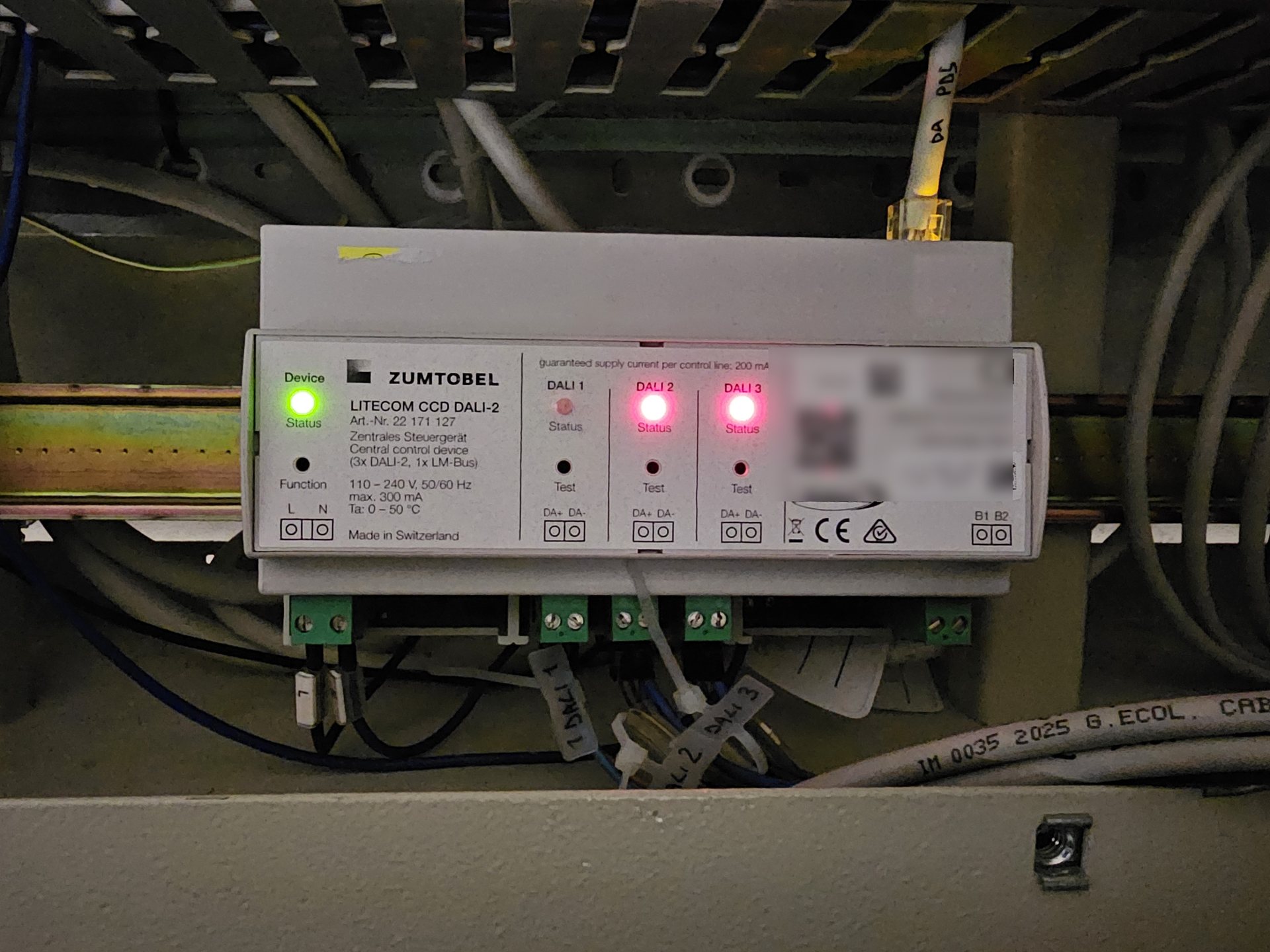

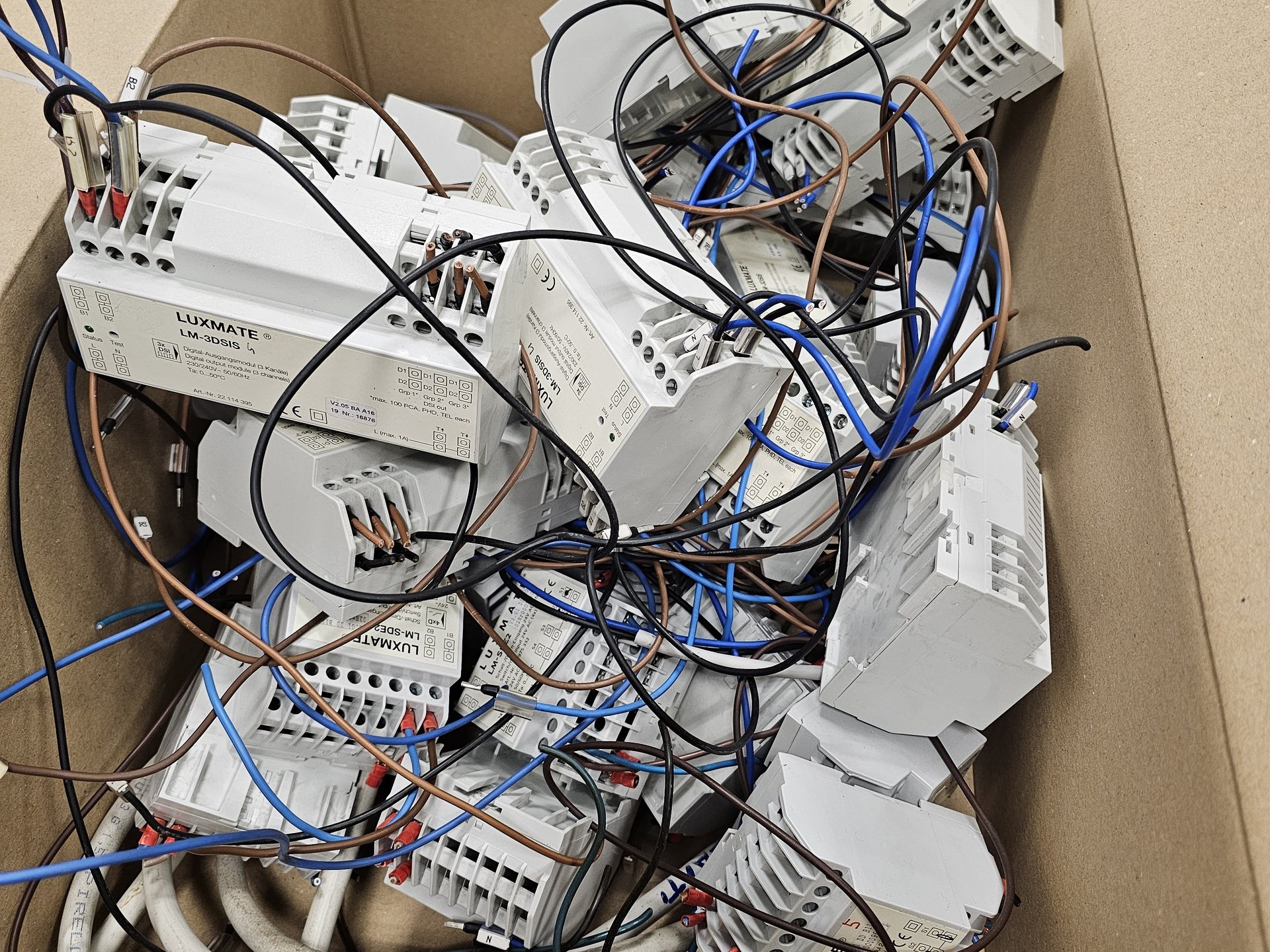

L’illuminazione era governata da Luxmate, la piattaforma di controllo Zumtobel della generazione precedente. Il lavoro è la migrazione a LITECOM con bus DALI: apparecchi indirizzati singolarmente, zone ricostruite, scene e automazioni riprogrammate.
Il vincolo è che la sede lavora. Non si spegne un piano di uffici per rifare l’illuminazione, quindi si procede per aree, un controller alla volta.
Il primo incarico, ad aprile 2024, non è stato di programmazione ma di mappatura: rilevare gli impianti di una palazzina prima di toccarli.
Su un edificio cresciuto per fasi, quello che c’è scritto nei documenti e quello che c’è nei quadri non coincidono sempre. Sapere quanti apparecchi, quanti pulsanti e quanti sensori sono realmente collegati, e a quale linea, è la condizione per programmare senza tentativi.
Come si distribuiscono, progetto per progetto. La colonna degli apparecchi è la stessa grandezza in cifra e in barra: serve a vedere che nove aree su undici stanno fra i 146 e i 186 apparecchi, cioè che l’impianto è stato tagliato in porzioni di dimensione confrontabile.
| Progetto | Apparecchi | Comandi | Relè | Zone | |
|---|---|---|---|---|---|
| B1 · interrato | 146 | 12 | 4 | 24 | |
| B1 · piano terra | 186 | 20 | 0 | 51 | |
| B1 · piano primo | 181 | 12 | 0 | 15 | |
| B2 · interrato | 149 | 12 | 0 | 23 | |
| B2 · piano terra | 181 | 16 | 14 | 40 | |
| B2 · piano primo | 185 | 44 | 4 | 47 | |
| B3 · interrato | 100 | 0 | 0 | 28 | |
| B3 · piano terra | 185 | 40 | 23 | 60 | |
| B3 · piano primo | 186 | 20 | 0 | 27 | |
| Showroom · quadro A1 | 70 | 20 | 40 | 24 | |
| Showroom · quadro A3 | 54 | 36 | 64 | 40 | |
| Totale | 1.623 | 232 | 149 | 379 |
Il showroom fa eccezione: meno apparecchi e molte più uscite relè, perché lì si comandano anche corpi non dimmerabili e prese di servizio.
Dal rilievo di aprile 2024 agli interventi del 2026 il lavoro è andato avanti a giornate: una o due per volta, su chiamata, seguendo l’avanzamento delle opere negli edifici.
È il modo in cui si lavora in una sede occupata. Ogni giornata chiude un’area e lascia l’impianto in funzione, e il passaggio successivo riparte da un backup della configurazione.
